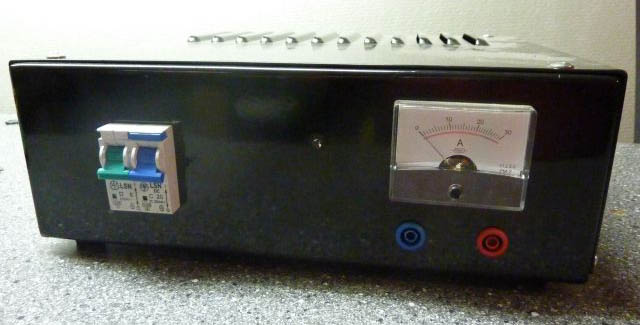

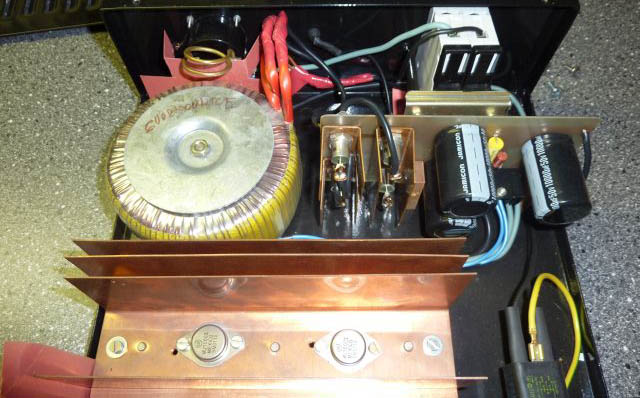

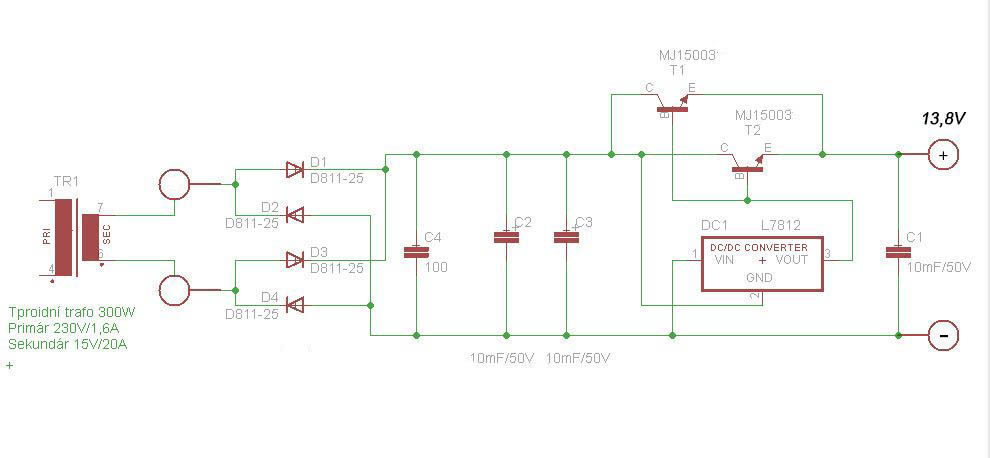

Potřeboval jsem výkonový stabilizovaný zdroj 13,8V pro napájení nabíječky. Po prohlédnutí různých zapojení konzultaci s kolegou a probrání součástek, které jsem měl v dílně k dispozici jsem nakonec postavil zdroj podle uvedeného schématu. Samozřejmě použité součástky se dají zaměnit za novější typy. Já jsem jako usměrňovací diody použil D811-25 (1000V/ 25A) jako filtrační kondenzátory 10mF/50V, výkonové tranzistory jsou zapojeny paralelně a jsou použity tranzistory MJ15003 ( Uc = 140V, Ic = 20A, P = 250W ). Tranzistory jsou umístěny na Cu chladiči. Na provizorních chladičích jsou umístěny i usměrňovací diody ale je to zbytečné. Jako transformátor jsem použil toroidní trafo 300W se sekundárním napětím 15V. Pokud budete transformátor vyrábět doporučuji trafo na 18V. Při maximálním zatížením 20A není regulátor schopen udržet napětí 13,8V. Celý zdroj jsem zabudoval do plechové krabice doplnil měřením a jako vypínače primáru trafa a výstupních svorek jsem použil jističe. Na výstupní straně je použit stejnosměrný jistič. Celý zdroj provozuji už více než sedm let bez nejmenších problémů. Jeho uspořádání je zřejmé z přiložených fotografií.
